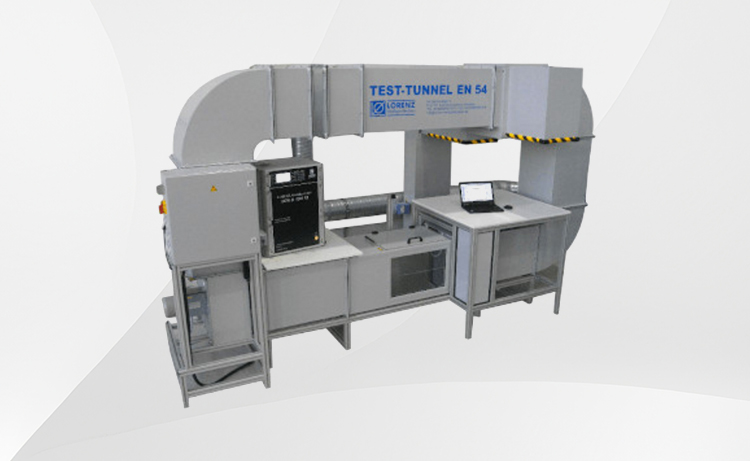

유럽 규정 EN14604, EN54-5, EN54-7, EN54-22에 따른 열 및 연기 감지기의 테스트를 수행할 수 있는 폐쇄형 루프 구조의 테스트 터널입니다.
고객의 요구사항에 따라 확장 또는 수정할 수 있는 모듈식으로 구성되어 있으며, 테스트 조건에 대해 장기적인 안정성과 재현성을 보장합니다.
또한 MIC 이온화 측정 장비를 함께 설치할 수 있습니다.
| Classification | Specification | |
|---|---|---|
| SP2756 | · Acton SP-2756 Spectrograph · Slit Shutter SP-2750 · Holographic Grating 1-240-HVIS · Ruled Grating 1-180-500 · Ruled Grating 1-120-750 gold coating · Adjustable fiber adapter-FC-446-020 |
|
| Geometry | Closed circle | |
| Wind velocity | Wind velocity: Freely adjustable of 0,2 (smoke) ; 0,8(heat) m/sec. to >4m/sec | |
| Air temperature | -7 ~ +160°C | |
| Obscuration | 0.0000~2.0000 dB/m | |
| Concentration gradient (EN54-7) | 0.0002~0.1 dB/min | |
| Aerosol substance | Paraffin-Oil | |
| Particle size distribution | 0.55 ~ 1.05μm (adjustable mass median diameter, MMD) | |
| Customer opening | 600x400mm, for customer Adaptations (inserting-plates or similar) | |
| Temperature range | EN54-7 | ambient temperature(EN54-7) |
| EN54-5/7 | From room temperature to 90°C (optional 160°C) | |
| Material | EN54-7 | Inside: Aluminum lacquered Outside: Aluminum lacquered |
| EN54-5/7 | Inside: Aluminum lacquered Outside: Steel, lacquered |
|
| Tunnel body | EN54-7 | Single walled without insulation |
| EN54-5/7 | Double walled with insulation | |
| Cross-section | 0.4 x 0.4 m² (interior) 0.5 x 0.5 m² (exterior) | |
| Dimension | 4.20 x 2.50 x 2.20m³ (W x H x D) | |
EN54 Test tunnel에 다음과 같은 확장 모듈을 추가할 수 있습니다.
이외에도 Winding body for line detectors, Installa on openings for rese able mul-point heat detectors 등 고객의 요구사항에 맞는 모듈을 추가 할 수 있습니다.

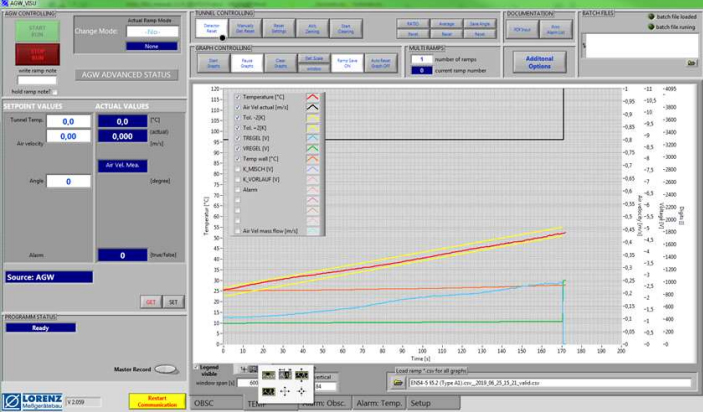

데이터를 시각적으로 표현하며, 배치 파일을 자유롭게 구성하여 모든 테스트를 자동화 할 수 있습니다.

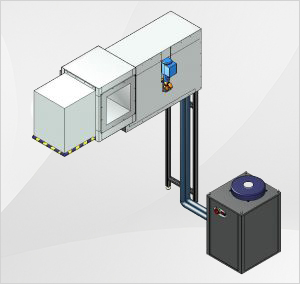

냉각 설비를 추가하여 실온 이하의 테스트를 수행할 수 있습니다.
- Min. tunnel-temperature: -7°C
- Powerfull cooling or regulated cooling rate of 1K/min

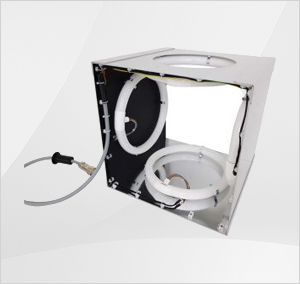

EN54-7 Annex D & O에 따른 Dazzler 시험을 위한 모듈입니다.

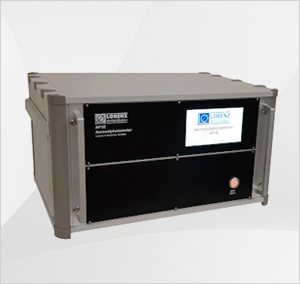

테스트 터널 내부의 에어로졸 농도를 장시간 높은 정확도로 일정하게 유지할 수 있습니다.
EN54-7 Annex C에 따른 MIC장착 마운트를 제공합니다.

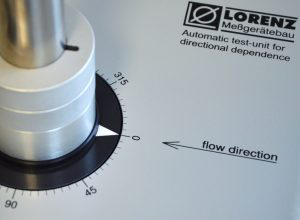

테스트에 필요한 감지기의 방향을 수동으로 변경할 필요 없이 자동화하여 측정할 수 있습니다.

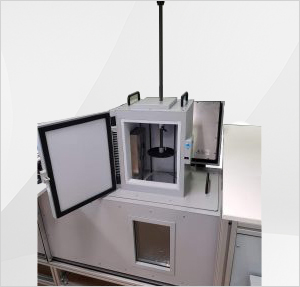

감지기를 실온에서 가열된 테스트 터널로 빠르게 이동시킬 수 있습니다.
AML은 에어로졸, 연기 또는 먼지의 농도 측정을 위한 감광도 측정기입니다.
측정값은 [dB/m] 및/또는 [%/m] 단위로 표시되며 Comparison Light Method 방식으로 측정합니다.
AML-T는 EN54 Test tunnel을 이용한 연기 감지기 테스트에서 사용됩니다.
AML-F는 화재 시험실에 사용되며, 높은 온도에 견딜 수 있도록 탄소 섬유 케이스로 제작됩니다.
| Classification | Specification |
|---|---|
| Data | Extinction module m [dB/m and %/m] |
| Resolution | 0.0006 dB/m |

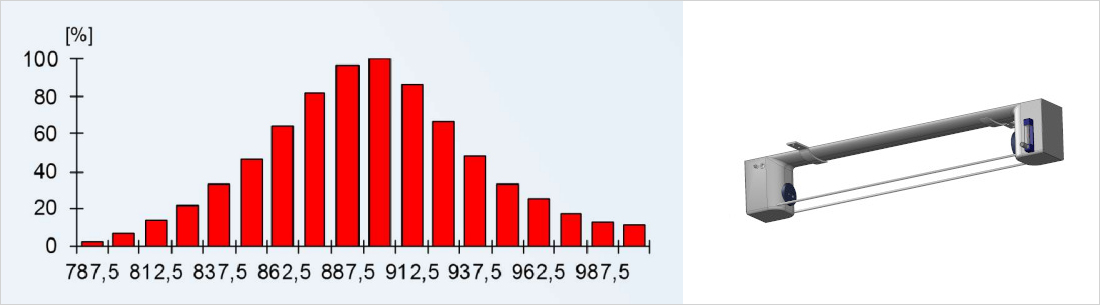

| Spectral distribution | < 800nm: < 0.3% 850 ~ 900nm > 80% >1050nm < 2% |
